1. ¿Qué es el Panel Composite de Aluminio?
El panel composite de aluminio es un panel multicapa tipo sándwich compuesto por dos láminas o chapas de aluminio (habitualmente de 0.5 mm de espesor) unidas a un núcleo interior termoplástico o mineral.
Este material fue desarrollado originalmente para la edificación industrial y comercial debido a su excelente relación peso-resistencia, su extraordinaria planeidad y su flexibilidad en el conformado arquitectónico.
Las principales ventajas del panel composite en fachadas ventiladas incluyen:
- Ligereza: Reduce la carga estructural en comparación con la piedra o el fibrocemento.
- Rigidez: Las pieles de aluminio unidas al núcleo actúan mecánicamente como una viga de doble T.
- Conformabilidad: Se puede fresar, doblar y curvar para adaptarse a cualquier geometría.

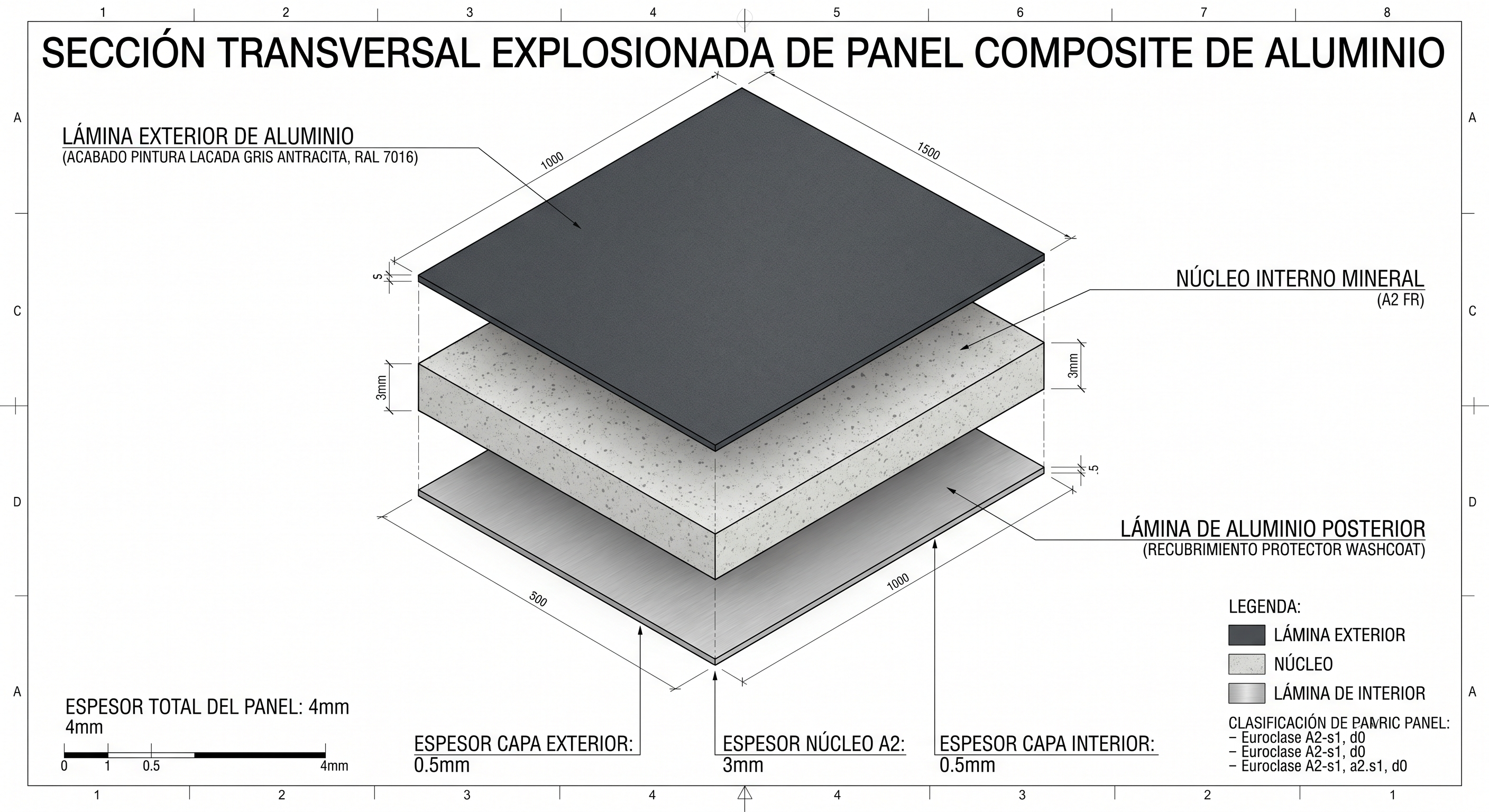

Estructura del Panel
- Lámina exterior de aluminio (Con acabado lacado PVDF) 0.5 mm
- Núcleo central (Mineral o Polietileno) 3.0 mm
- Lámina interior de aluminio (Con imprimación protectora) 0.5 mm
- Espesor Total Estándar 4.0 mm
2. Tipos de Núcleo y Seguridad contra Incendios
El núcleo del panel composite determina su comportamiento frente al fuego, su peso y su flexibilidad. La normativa europea y el Código Técnico de la Edificación (CTE DB-SI) en España limitan estrictamente su uso en función de la altura de la fachada ventilada y el uso del edificio para prevenir la propagación vertical del fuego en caso de incendio:
Núcleo PE
Clase E / D-s2, d0Polietileno de Baja Densidad (LDPE) 100%
Compuesto por polímero plástico altamente inflamable. Su combustión desprende gases densos y goteo inflamable. Actualmente, el CTE prohíbe su uso en cualquier fachada ventilada exterior cuya altura exceda de los 10 metros.
Núcleo FR
Clase B-s1, d0Fire Retardant (Carga Mineral ~70%)
Formado por un compuesto polimérico retardante mezclado con hidróxido de aluminio (trihidrato de alúmina, ATH). Retarda significativamente la combustión, genera muy poco humo no tóxico ("s1") y no produce goteo inflamable ("d0").
Núcleo A2
Clase A2-s1, d0No Combustible (Carga Mineral +95%)
Compuesto casi en su totalidad por minerales incombustibles (principalmente hidróxidos de magnesio y aluminio). No arde, no propaga la llama y no emite ningún tipo de gas tóxico. Cumple los estándares de protección más restrictivos de la edificación mundial.
3. Metalurgia de Aluminio y Revestimientos de Durabilidad
La durabilidad y resistencia del panel composite no solo depende del núcleo, sino de la calidad de sus chapas de aluminio y del recubrimiento exterior.
Aleaciones de Aluminio de Grado Arquitectónico
VentaCOMP calcula el despiece asumiendo un estándar de chapas con un espesor constante de 0.5 mm en la piel exterior e interior (totalizando 4.0 mm). Las aleaciones más habituales en la industria son:
- EN AW 5005 (Al-Mg1): Con un 1% de magnesio. Es el metal estándar idóneo para fachadas debido a su gran resistencia a la corrosión atmosférica y excelente comportamiento para ser anodizado o lacado en continuo.
- EN AW 3003 (Al-Mn1): Con un 1.2% de manganeso. Ofrece propiedades mecánicas superiores y un límite elástico mayor, ideal para soportar grandes cargas de viento en modulos amplios y dobleces de bandeja limpios.
Tratamiento del Revestimiento Exterior
El aluminio visto requiere tratamientos térmicos superficiales para resistir la radiación UV, la humedad salina y los contaminantes urbanos. Se aplican los siguientes lacados mediante proceso industrial continuo (Coil Coating):
Lacado PVDF (Fluoruro de Polivinilideno)
Compuesto por un 70% de resina de PVDF (Kynar 500 o Hylar 5000) y un 30% de resina acrílica. Es el revestimiento por excelencia para exteriores arquitectónicos:
- Estabilidad del color: Excelente retención del brillo y tono durante más de 20 años sin decolorarse por el sol.
- Resistencia UV: Clasificación RUV4 (la categoría más alta de resistencia a la radiación ultravioleta).
- Ambientes Marinos: Ofrece protección contra la corrosión hasta clase RC5, protegiendo el aluminio de la niebla salina costera.
- Conformado: Altamente elástico; permite el fresado y doblado en bandeja a 90° sin agrietar el lacado exterior.
Lacado PE (Poliéster) o FEVE
Utilizado habitualmente para revestimientos interiores, señalización comercial corporativa, mobiliario y marquesinas resguardadas:
- Estética de diseño: Gran versatilidad para imitar texturas complejas como maderas, piedras, cobre o acabados espejo.
- Costo de fabricación: Más económico de producir que el PVDF.
- Durabilidad exterior: Sufre mayor degradación del brillo y decoloración bajo exposición solar directa prolongada.
4. Formatos Comerciales y Medidas de Chapa
Los paneles composite se suministran en chapas de dimensiones comerciales estandarizadas. Configurar estas dimensiones es vital en VentaCOMP para reducir el desperdicio. Por ello, el software incluye un **Comparador de Nesting Multiformato** que analiza la optimización en paralelo tanto para las medidas estándar (5000x1500, 4050x1500, 3200x1500 mm) como para **formatos personalizados**, indicando al instante qué chapa genera menos merma para ahorrar en cada compra.
| Ancho Estándar (mm) | Longitud Estándar (mm) | Espesor Aluminio (mm) | Aplicación Típica |
|---|---|---|---|
| 1500 mm | 5000 mm | 0.5 mm | Fachadas comerciales con gran modulación vertical u horizontal. |
| 1500 mm | 4050 mm | 0.5 mm | Formato estándar general. Optimiza bien recortes de jamba y alféizar. |
| 1500 mm | 3200 mm | 0.5 mm | Módulos de fachadas pequeñas o viviendas residenciales. |
| 1250 mm / 1000 mm | Personalizado (Hasta 6000) | 0.5 mm / 0.4 mm | Pedidos especiales directos a fábrica para optimizaciones milimétricas. |
Manual Técnico de Fachadas Ventiladas
Descarga nuestra guía completa en PDF. Incluye detalles de despiece, coeficientes de dilatación, fichas de núcleos FR/A2 y consejos de optimización en obra.
Guías y Recursos Relacionados
Guía de Montaje e Instalación
Aprende sobre sistemas de subestructura de aluminio, fijación remachada, bandejas colgadas (casete) y el cálculo de juntas de dilatación para evitar deformaciones térmicas en el panel composite.
Leer Guía de MontajeManual del Editor VentaCOMP
Descubre cómo usar el editor visual paso a paso: configura el muro, define juntas, dibuja huecos, distribuye perfiles omega y obtén el despiece de nesting optimizado.

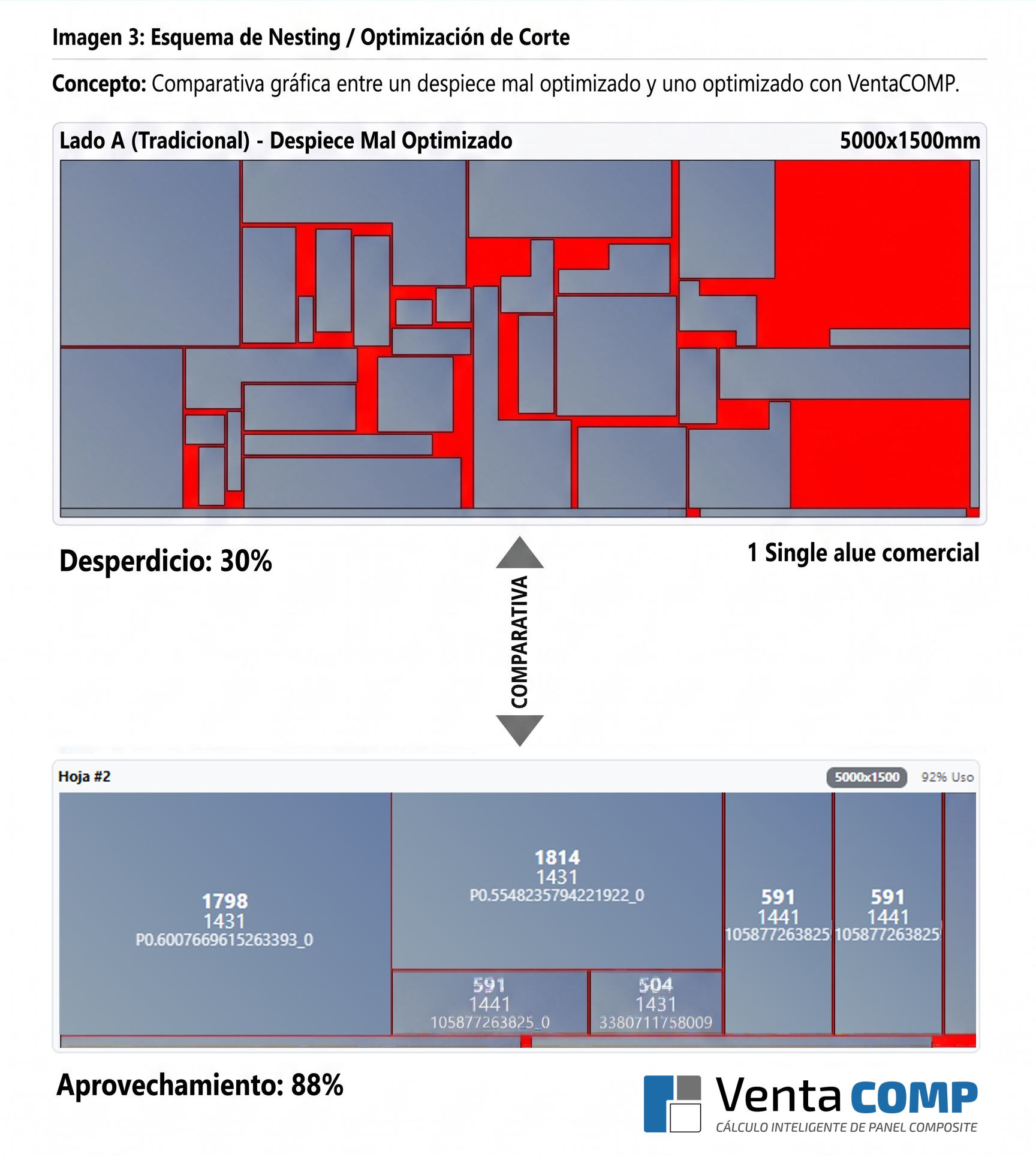

Ver Manual del EditorReducción Automática de Merma mediante Algoritmo de Nesting 2D
El cálculo manual o aproximado de despiece de panel composite suele generar entre un 25% y 35% de merma de material debido a la complejidad geométrica de las bandejas, botas y recercados.
El motor de optimización matemática de VentaCOMP implementa algoritmos de empaquetamiento bidimensional (2D Guillotine & MaxRects Search) adaptados al corte con sierra circular (Kerf). Coloca de forma inteligente cada panel sobre formatos base de chapa comercial, consiguiendo reducir el desperdicio real a niveles de un solo dígito (10-15% promedio), lo que amortiza el software desde la primera obra.
